SX
Pompes de 4" série SX
Corps de pompe Série SX: 100% made in Italy, du type centrifuge à plusieurs étages avec chemise en acier inox de grosse épaisseur (2 mm), qui représente une caractéristique unique par rapport à la concurrence.
Support d’aspiration et corps du clapet en laiton, accouplement, bagues d’usure et filtre en acier inoxydable.
Les diffuseurs et les roues sont en Noryl et Lexan originels Sabic (ex General Electric) et ils représentent les meilleurs matériaux thermoplastiques sur le marché pour leur résistance à l’usure.
Douilles guide arbre en acier inoxydable avec coussinets en caoutchouc et en bronze.
Tous les modèles de la pompe série SX sont dotés de soupape de retenue à bille incorporée.
La pompe, grâce à son dessin simple et à sa fabrication précise résulte très facile à inspecter, à désassembler et à réparer.
Sens de rotation de la pompe antihoraire vu de l’orifice de refoulement.
Moteur immergé série PL4: comme pour la partie hydraulique SX, même le moteur immergé accouplé 4” est de complète production Bizzi & Tedeschi, 100% made in Italy. Il est du type asynchrone avec rotor à cage d’écureuil avec bride d’accouplement conforme aux normes Nema.
Chemise extérieure en acier inoxydable, support supérieur en laiton. Le système de refroidissement est composé par un liquide atoxique conforme aux normes de la pharmacopée officielle Italienne, Européenne et de la Food and Drug Administration (Etats-Unis); scellement du moteur avec 3 niveaux d’étanchéité.
Les moteurs sont rebobinables et facilement réparables.
Isolation classe F, degré de protection IP68.
Limites d’emploi:
contenu maximum de sable: 100 gr/m3, max démarrages/heure 20, max température de l’eau 30°C avec vitesse de circulation de l’eau autour du moteur > 0,08 m/sec, max variation de tension: +5% / -8%, temps maximum de fonctionnement avec orifice de refoulement fermée 2 min., max. submersion 150 m
Versions standard: Monophasé 220–230 V avec puissance maximum de 2,2 kW ; triphasé 380-400 V avec puissance maximum de 9,3 kW. Fréquence 50 Hz.
Sur demande: tensions différentes et fréquence à 60 Hz.
Corps de pompe Série SX: 100% made in Italy, du type centrifuge à plusieurs étages avec chemise en acier inox de grosse épaisseur (2 mm), qui représente une caractéristique unique par rapport à la concurrence.
Support d’aspiration et corps du clapet en laiton, accouplement, bagues d’usure et filtre en acier inoxydable.
Les diffuseurs et les roues sont en Noryl et Lexan originels Sabic (ex General Electric) et ils représentent les meilleurs matériaux thermoplastiques sur le marché pour leur résistance à l’usure.
Douilles guide arbre en acier inoxydable avec coussinets en caoutchouc et en bronze.
Tous les modèles de la pompe série SX sont dotés de soupape de retenue à bille incorporée.
La pompe, grâce à son dessin simple et à sa fabrication précise résulte très facile à inspecter, à désassembler et à réparer.
Sens de rotation de la pompe antihoraire vu de l’orifice de refoulement.
Moteur immergé série PL4: comme pour la partie hydraulique SX, même le moteur immergé accouplé 4” est de complète production Bizzi & Tedeschi, 100% made in Italy. Il est du type asynchrone avec rotor à cage d’écureuil avec bride d’accouplement conforme aux normes Nema.
Chemise extérieure en acier inoxydable, support supérieur en laiton. Le système de refroidissement est composé par un liquide atoxique conforme aux normes de la pharmacopée officielle Italienne, Européenne et de la Food and Drug Administration (Etats-Unis); scellement du moteur avec 3 niveaux d’étanchéité.
Les moteurs sont rebobinables et facilement réparables.
Isolation classe F, degré de protection IP68.
Limites d’emploi:
contenu maximum de sable: 100 gr/m3, max démarrages/heure 20, max température de l’eau 30°C avec vitesse de circulation de l’eau autour du moteur > 0,08 m/sec, max variation de tension: +5% / -8%, temps maximum de fonctionnement avec orifice de refoulement fermée 2 min., max. submersion 150 m
Versions standard: Monophasé 220–230 V avec puissance maximum de 2,2 kW ; triphasé 380-400 V avec puissance maximum de 9,3 kW. Fréquence 50 Hz.
Sur demande: tensions différentes et fréquence à 60 Hz.

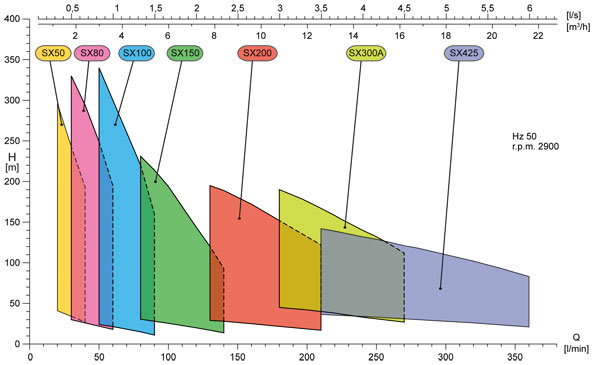

Gamme de performances à 2850 r.p.m.
| Pompe | Débit l/min |
Hauteur manométrique [m] |
Gamme de puissances | |
| 230V Monophase kW |
400V Triphase kW |
|||
| SX50 | 10 - 50 | 330 - 10 | 0,37 - 2,2 | 0,37 - 3 |
| SX80 | 20 - 80 | 364 - 10 | 0,37 - 2,2 | 0,37 - 4 |
| SX100 | 30 - 100 | 390 - 10 | 0,37 - 2,2 | 0,37 - 5,5 |
| SX150 | 50 - 150 | 266 - 10 | 0,75 - 2,2 | 0,75 - 5,5 |
| SX200 | 80 - 240 | 229 - 12 | 1,1 - 2,2 | 1,1 - 7,5 |
| SX300A | 120 - 300 | 230 - 12 | 2,2 | 2,2 - 9,3 |
| SX425 | 180 - 390 | 152 - 13 | 2,2 | 2,2 - 9,3 |
