Pompes de 6" série 146
Entièrement fabriquée dans nos établissements de Campegine (Italie), sa fabrication est à étages indépendants ce qui représente le niveau maximum de fiabilité et de durée pour les pompes à flux radial.
La pompe “série 146” , du type centrifuge multi-étage radial est dotée de bride d’accouplement conforme aux Normes Nema et elle est particulièrement appropriée pour travailler à des hauteurs très élevées (même supérieures à 500m).
Corps d’étage en fonte .
L’accouplement, l’arbre et le filtre d’aspiration sont en acier inox.
Les roues, les disques et les diffuseurs sont réalisés en Noryl, matériau thermoplastique original Sabic (ex General Electric) très résistant contre l’usure.
Les diffuseurs sont dotés de bagues en acier inox au niveau des zones en contact avec les roues afin d’obtenir une rotation fluide et une durée élevée.
Douilles de guidage arbre en acier inox avec pièce reportée en chrome très épaisse qui tournent à l’intérieur des coussinets en caoutchouc anti-abrasion pour garantir une résistance contre l’usure élevée.
Soupape du clapet en bronze avec bague en caoutchouc.
Corps du clapet et support d’aspiration en fonte.
Tirants en acier à haute résistance pour l’assemblage des corps d’étage.
Limites d’emploi:
contenu maximum de sable: 100 gr/m3
temps maximum de fonctionnement avec orifice de refoulement fermé: 2 min.
Sens de rotation et moteurs électriques
Les pompes 146 fonctionnent avec le sens de rotation antihoraire vue par l’ orifice de refoulement et sont fournies avec les moteurs Bizzi & Tedeschi rebobinables en bain d’eau série PA6 jusqu’à 37 kW et, en alternative, jusqu’à 5,5 kW même avec les moteurs 4” série PL4 rebobinables en bain de liquide réfrigérant.
Pour les caractéristiques des moteurs, consulter les dépliants relatifs.
Entièrement fabriquée dans nos établissements de Campegine (Italie), sa fabrication est à étages indépendants ce qui représente le niveau maximum de fiabilité et de durée pour les pompes à flux radial.
La pompe “série 146” , du type centrifuge multi-étage radial est dotée de bride d’accouplement conforme aux Normes Nema et elle est particulièrement appropriée pour travailler à des hauteurs très élevées (même supérieures à 500m).
Corps d’étage en fonte .
L’accouplement, l’arbre et le filtre d’aspiration sont en acier inox.
Les roues, les disques et les diffuseurs sont réalisés en Noryl, matériau thermoplastique original Sabic (ex General Electric) très résistant contre l’usure.
Les diffuseurs sont dotés de bagues en acier inox au niveau des zones en contact avec les roues afin d’obtenir une rotation fluide et une durée élevée.
Douilles de guidage arbre en acier inox avec pièce reportée en chrome très épaisse qui tournent à l’intérieur des coussinets en caoutchouc anti-abrasion pour garantir une résistance contre l’usure élevée.
Soupape du clapet en bronze avec bague en caoutchouc.
Corps du clapet et support d’aspiration en fonte.
Tirants en acier à haute résistance pour l’assemblage des corps d’étage.
Limites d’emploi:
contenu maximum de sable: 100 gr/m3
temps maximum de fonctionnement avec orifice de refoulement fermé: 2 min.
Sens de rotation et moteurs électriques
Les pompes 146 fonctionnent avec le sens de rotation antihoraire vue par l’ orifice de refoulement et sont fournies avec les moteurs Bizzi & Tedeschi rebobinables en bain d’eau série PA6 jusqu’à 37 kW et, en alternative, jusqu’à 5,5 kW même avec les moteurs 4” série PL4 rebobinables en bain de liquide réfrigérant.
Pour les caractéristiques des moteurs, consulter les dépliants relatifs.

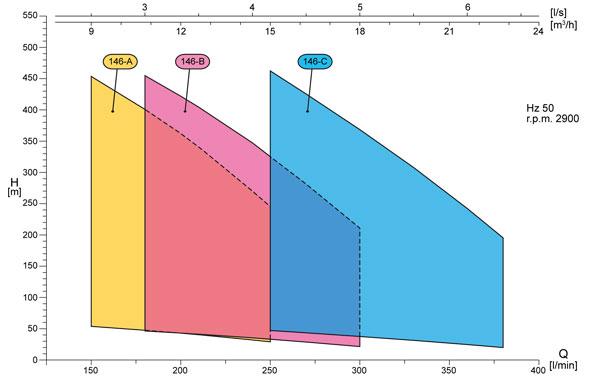

Gamme de performances à 2900 r.p.m.
| Pompe | Débit l/min |
Hauteur |
Gamme de puissances kW |
Fiche données hydrauliques |
Description matériaux |
| 146-A | 120 - 270 | 495 - 120 | 2,2 - 18,5 |
|
Serie 146 |
| 146-B | 150 - 300 | 494 - 150 | 2,2 - 22 |
|
|
| 146-C | 240 - 400 | 468 - 240 | 3 - 30 |
|
Champs d’application:
Irrigation agricole et jardinage
Aqueducs, approvisionnement eau civile et industrielle
Installations contre les incendies
Installations de neige artificielle
Irrigation agricole et jardinage
Aqueducs, approvisionnement eau civile et industrielle
Installations contre les incendies
Installations de neige artificielle
 Catalogue |
